उत्पाद का विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: TFT Driver Board
प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
मॉडल संख्या: ZY08012 V1.0
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Please contact us for latest price
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 1 से 7 कार्यदिवस
भुगतान शर्तें: टी/टी, एल/सी, क्रेडिट कार्ड, पेपैल
आपूर्ति की क्षमता: प्रति दिन 500,0 टुकड़े
कार्य: |
हेडफ़ोन इनपुट और आउटपुट और 3 वाट डबल चैनल ऑडियो एम्पलीफायर आउटपुट |
इंटरफ़ेस सिग्नल: |
1xHDMI1.4, 1xDVI1.0 और 1xVGA |
आउटपुट: |
2 पोर्ट LVDS आउटपुट का समर्थन करता है |
आयाम: |
139.0 x 53 मिमी |
भंडारण तापमान: |
-20 ~ 60 ℃ |
परिचालन तापमान: |
-10 ~ 50°C |
कार्य: |
हेडफ़ोन इनपुट और आउटपुट और 3 वाट डबल चैनल ऑडियो एम्पलीफायर आउटपुट |
इंटरफ़ेस सिग्नल: |
1xHDMI1.4, 1xDVI1.0 और 1xVGA |
आउटपुट: |
2 पोर्ट LVDS आउटपुट का समर्थन करता है |
आयाम: |
139.0 x 53 मिमी |
भंडारण तापमान: |
-20 ~ 60 ℃ |
परिचालन तापमान: |
-10 ~ 50°C |

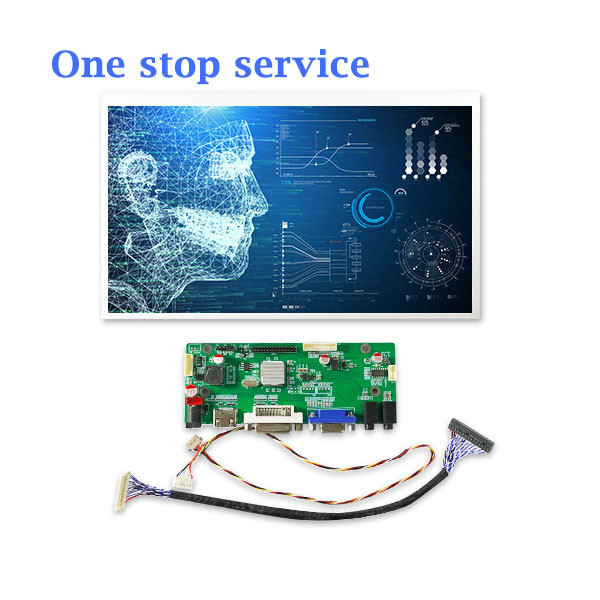

ZY08012 V1.0 कंट्रोलर बोर्ड के साथ TFT पैनल डिस्प्ले मल्टीफंक्शन डिस्प्ले ड्राइवर बोर्ड
विवरण
ZY08012 V1.0 एक मल्टीफंक्शन डिस्प्ले ड्राइवर बोर्ड है जो 1xHDMI1 को जोड़ती है।4, 1xDVI1.0 और 1xVGA इनपुट इंटरफ़ेस, 186MHz तक 2 पोर्ट LVDS आउटपुट का समर्थन करता है, हेडफोन इनपुट और आउटपुट और 3 वाट ड्यूल चैनल ऑडियो एम्पलीफायर आउटपुट का समर्थन करता है।
विशेषताएं
| पावर इनपुट | 12V DC इनपुट /12V 680mA+/-10mA |
| संकेत इनपुट | 1 एचडीएमआई इनपुट /1 एचडीएमआई |
| संकेत इनपुट | 1 वीजीए इनपुट / 1 वीजीए |
| संकेत इनपुट | 1 डीवीआई इनपुट / 1 डीवीआई |
| संकेत आउटपुट |
6/8 बिट सिंगल/डबल एलवीडीएस आउटपुट 6/8 एलवीडीएस |
| ऑडियो इनपुट | 3.5mm हेडफोन इनपुट /3.5mm |
| ऑडियो आउटपुट | हेडफोन आउटपुट /3.5 मिमी |
| ऑडियो आउटपुट | स्पीकर_एल/आर |
| अन्य | I2C/ADC/UART |
इंटरफेस कार्य विवरण आरेख
| नहीं। | विवरण |
| सीएन 6 | एडीसी इंटरफेस / एडीसी |
| सीएन 9 | डिस्प्ले पैनल वोल्टेज सेटअप |
| CN11 | एलवीडीएस आउटपुट इंटरफ़ेस /एलवीडीएस |
| CN15 | यूएआरटी इंटरफेस |
| सीएन7 | आई2सी बस इंटरफेस /आई2सी |
| सीएन8 | कीपैड इंटरफ़ेस |
| CN12 | 3W स्पीकर_एल/आर आउटपुट /3 |
|
CN13 |
बाहरी 3.5 मिमी हेडफोन आउटपुट इंटरफ़ेस |
|
सीएन14 |
बाहरी 3.5 मिमी हेडफोन इनपुट इंटरफ़ेस |
| CN5 | बाहरी वीजीए इनपुट इंटरफ़ेस |
| CN4 | बाहरी डीवीआई इनपुट इंटरफ़ेस |
| CN3 | बाहरी एचडीएमआई इनपुट इंटरफ़ेस |
| CN1 | बाहरी 12V DC इनपुट इंटरफ़ेस |
| CN2 | अंतर्निहित 12V DC इनपुट इंटरफ़ेस |
| सीएन10 | बैकलाइट नियंत्रण इंटरफ़ेस |
संरचनात्मक आयाम आरेख
