उत्पाद का विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: MQ
प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
मॉडल संख्या: ZY-02401-P01
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Please contact us for latest price
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 1 से 7 कार्यदिवस
भुगतान शर्तें: टी/टी, एल/सी, क्रेडिट कार्ड, पेपैल
आपूर्ति की क्षमता: प्रति दिन 500,0 टुकड़े
आकार (इंच): |
2.4 |
संकल्प: |
128बिंदु x 64बिंदु |
सक्रिय क्षेत्र (डब्ल्यू*एच): |
55.012x27.49 |
रूपरेखा आयाम (डब्ल्यू*एच*टी): |
70.5(एल)x49.6(डब्ल्यू)x5.9मैक्स(एच) |
देखने का कोण (RLUD): |
आईपीएस |
चालक आई.सी: |
एसएसडी1309 |
आकार (इंच): |
2.4 |
संकल्प: |
128बिंदु x 64बिंदु |
सक्रिय क्षेत्र (डब्ल्यू*एच): |
55.012x27.49 |
रूपरेखा आयाम (डब्ल्यू*एच*टी): |
70.5(एल)x49.6(डब्ल्यू)x5.9मैक्स(एच) |
देखने का कोण (RLUD): |
आईपीएस |
चालक आई.सी: |
एसएसडी1309 |
2.4 इंच उत्पाद तकनीकी मापदंड
| प्रदर्शन पैरामीटर | ||||
| पद | विनिर्देश | पद | विनिर्देश | इकाई |
| प्रदर्शन मोड | पैसिव मैट्रिक्स OLEDपीला/सफेद/हरा | रूपरेखा | 70.5 ((L) x49.6 ((W) x5.9Max ((H) | मिमी |
| इंटरफेस | 8-बिट 68XX/80XX समानांतर, 4-वायर SPI,I2C | दृश्य क्षेत्रफल | 57.0(W) x29.5 ((H) | मिमी |
| ड्राइव कर्तव्य | 1/64 | सक्रिय क्षेत्रफल | 55.012x27.49 | मिमी |
| ड्राइवर आईसी | एसएसडी1309 | जाली | 128 बिंदु x 64 बिंदु | -- |
| शेल | 0.5T | पिक्सेल पिच | 0.43(W) x043(H) | मिमी |
| अन्य | - | पिक्सेल आकार | 0.39(W) x039(H) | मिमी |
उत्पाद का वर्णन

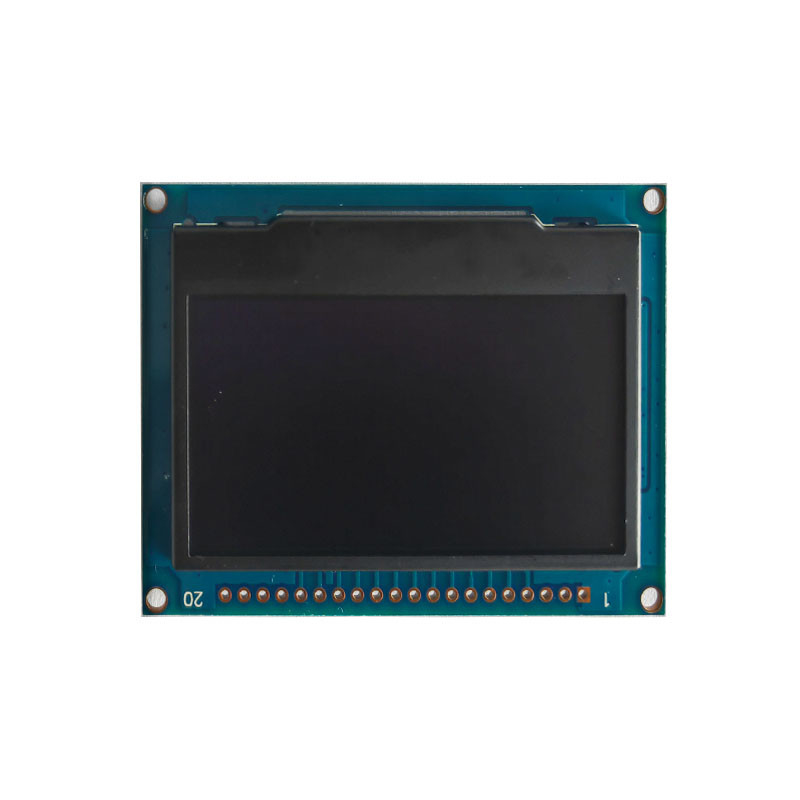

2.42-इंच का मोनोक्रोम ओएलईडी डिस्प्ले मॉड्यूल वास्तव में एक उल्लेखनीय डिस्प्ले समाधान है जो निष्क्रिय मैट्रिक्स ओएलईडी तकनीक की शक्ति का दोहन करता है।यह तकनीक इसे उत्कृष्ट कंट्रास्ट उत्पन्न करने में सक्षम बनाती है, स्क्रीन पर दृश्यों को सबसे अंधेरे और सबसे उज्ज्वल क्षेत्रों के बीच एक स्पष्ट अंतर के साथ पॉप अप करने के लिए।उपयोगकर्ताओं को प्रकाश की स्थिति के बावजूद सामग्री को आसानी से पढ़ने की अनुमति देनाचाहे वह तेज धूप में हो या कम रोशनी वाले कमरे में, यह डिस्प्ले मॉड्यूल यह सुनिश्चित करता है कि जानकारी और ग्राफिक्स हमेशा स्पष्ट और सुलभ हों।
2.42 इंच के विकर्ण आकार के साथ, यह डिस्प्ले व्यापक स्क्रीन रियल एस्टेट प्रदान करने और कॉम्पैक्ट फॉर्म फैक्टर बनाए रखने के बीच एक आदर्श संतुलन बनाता है।यह अत्यधिक स्थान पर कब्जा किए बिना विस्तृत ग्राफिक्स प्रदर्शित करने के लिए सिर्फ सही मात्रा में स्थान प्रदान करता है, जो विशेष रूप से उन अनुप्रयोगों में मूल्यवान है जहां अंतरिक्ष एक मूल्यवान वस्तु है।यह परियोजनाओं की एक विस्तृत विविधता के लिए एक आदर्श विकल्प बनाता है जो सीमित स्थान में फिट होने के दौरान प्रभावी ढंग से पाठ और सरल ग्राफिक्स दोनों को प्रदर्शित करने की आवश्यकता है.
128 x 64 पिक्सल के रिज़ॉल्यूशन के साथ, डिस्प्ले मॉड्यूल स्पष्ट और स्पष्ट छवियों को प्रस्तुत करने में सक्षम है।साथ ही अच्छी तरह से परिभाषित और नेत्रहीन आकर्षक ग्राफिक्स. चाहे आप इसका उपयोग एक चिकित्सा उपकरण में महत्वपूर्ण जानकारी प्रदर्शित करने के लिए या एक DIY परियोजना के लिए एक आकर्षक इंटरफ़ेस बनाने के लिए कर रहे हैं,यह संकल्प यह सुनिश्चित करता है कि दृश्य आउटपुट उच्चतम गुणवत्ता का हो और स्पष्टता के साथ इच्छित संदेश को व्यक्त करे.
पीले, सफेद और हरे जैसे जीवंत मोनोक्रोम रंगों में उपलब्ध, यह डिस्प्ले मॉड्यूल न केवल अपने कार्यात्मक उद्देश्य को पूरा करता है बल्कि दृश्य आकर्षण का एक स्पर्श भी जोड़ता है।इन रंगों से डिस्प्ले की खूबसूरती और कार्यक्षमता बढ़ जाती हैउदाहरण के लिए, एक तेज पीले रंग को एक उपकरण के लिए चुना जा सकता है जिसे जल्दी से ध्यान आकर्षित करने की आवश्यकता है,जबकि एक आरामदायक हरा अधिक आरामदायक या पर्यावरण विषयक परियोजना के लिए आदर्श हो सकता है.
SSD1309 नियंत्रक आईसी से लैस, यह डिस्प्ले मॉड्यूल एकीकरण प्रक्रिया को काफी सरल बनाता है। नियंत्रक आईसी डिस्प्ले के तंत्रिका केंद्र के रूप में कार्य करता है,सभी आवश्यक कार्यों का प्रबंधन और सुचारू कार्यक्षमता सुनिश्चित करनायह डेवलपर्स और निर्माताओं को प्रदर्शन को आसानी से नियंत्रित करने में सक्षम बनाता है, जिससे जटिल सेटअप प्रक्रियाओं से निपटने के बिना विभिन्न परियोजनाओं में शामिल करना आसान हो जाता है।यह निर्बाध एकीकरण एक महत्वपूर्ण कारक है जो इसे विभिन्न अनुप्रयोगों के लिए अत्यधिक वांछित विकल्प बनाता है.
इस डिस्प्ले मॉड्यूल की प्रमुख विशेषताओं में से एक विभिन्न प्रकार के इंटरफ़ेस विकल्पों के लिए इसका समर्थन है। यह 8-बिट 68XX/80XX समानांतर, 4-वायर SPI और I2C इंटरफेस के साथ काम कर सकता है।यह लचीलापन एक बड़ी संपत्ति है क्योंकि यह विभिन्न सिस्टम कॉन्फ़िगरेशन के लिए सहज अनुकूलन की अनुमति देता है. चाहे आप एक प्रणाली है कि एक समानांतर इंटरफ़ेस की गति और डेटा हस्तांतरण क्षमताओं की आवश्यकता है या SPI या I2C जैसे सीरियल इंटरफेस की सादगी और कम वायरिंग पसंद के साथ काम कर रहे हैं,यह डिस्प्ले मॉड्यूल सही में फिट हो सकता हैइसके अतिरिक्त, ये इंटरफेस विकल्प वायरिंग जटिलता को कम करने में मदद करते हैं, जो विशेष रूप से उन परियोजनाओं में फायदेमंद है जहां वायरिंग को साफ और प्रबंधनीय रखना आवश्यक है।
इस डिस्प्ले मॉड्यूल के पीसीबी बोर्ड को चतुराई से चार पेंच छेद के साथ बनाया गया है। ये पेंच छेद कई परियोजनाओं में डिस्प्ले को स्थापित करने का एक सुरक्षित और लचीला साधन प्रदान करते हैं।चाहे आप एक पहनने योग्य गैजेट का निर्माण कर रहे हैं जो आंदोलन और पहनने के लिए सहन करने की जरूरत है, एक एम्बेडेड सिस्टम जो एक निश्चित स्थान पर स्थापित किया जाएगा, या एक DIY निर्माण जिसे कभी-कभी समायोजन या स्थानांतरण की आवश्यकता हो सकती है,प्रदर्शन को मजबूती से स्थापित करने की क्षमता समय के साथ इसकी स्थिरता और विश्वसनीय प्रदर्शन सुनिश्चित करती है.
यह ओएलईडी डिस्प्ले मॉड्यूल स्मार्टवॉच और फिटनेस ट्रैकर्स जैसे पहनने योग्य उपकरणों के लिए एक उत्कृष्ट फिट है। इन अनुप्रयोगों में, कुशल बिजली उपयोग के साथ एक कॉम्पैक्ट डिस्प्ले होना महत्वपूर्ण है। इसके 2.42 इंच का आकार इसे इन उपकरणों पर उपलब्ध सीमित स्थान के भीतर आराम से फिट करने की अनुमति देता है, जबकि इसकी बिजली की खपत यह सुनिश्चित करने के लिए अनुकूलित है कि यह बहुत जल्दी बैटरी को खत्म नहीं करता है। जीवंत मोनोक्रोम रंगों की पसंद का मतलब है कि महत्वपूर्ण जानकारी जैसे समय,फिटनेस मेट्रिक्स, या सूचनाओं को दृश्य रूप से आकर्षक और आसानी से पठनीय तरीके से प्रस्तुत किया जा सकता है, जिससे समग्र उपयोगकर्ता अनुभव में सुधार होता है।
यह एम्बेडेड अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए अत्यधिक उपयुक्त है, IoT उपकरणों, औद्योगिक नियंत्रण, और अधिक सहित।जहां उपकरणों को प्रासंगिक डेटा को सरल और विश्वसनीय तरीके से संवाद करने और प्रदर्शित करने की आवश्यकता है, इस डिस्प्ले मॉड्यूल का स्पष्ट दृश्य आउटपुट और विभिन्न इंटरफेस के साथ संगतता इसे एक उत्कृष्ट विकल्प बनाती है।जहां निगरानी और संचालन प्रक्रियाओं के लिए सटीक और आसानी से पठनीय डिस्प्ले आवश्यक हैंइसके उच्च कंट्रास्ट और तेज ग्राफिक्स ऑपरेटरों को प्रस्तुत जानकारी की त्वरित और सटीक व्याख्या करने में मदद करते हैं।
शौकियों और निर्माताओं को यह प्रदर्शन मॉड्यूल अपने Arduino या रास्पबेरी पाई परियोजनाओं को बढ़ाने के लिए एक लोकप्रिय विकल्प होगा।SSD1309 नियंत्रक आईसी और बहुमुखी इंटरफ़ेस विकल्पों के लिए धन्यवादइसका मतलब है कि सीमित तकनीकी विशेषज्ञता वाले भी इसे अपनी रचनाओं में शामिल कर सकते हैं. चाहे आप एक अद्वितीय डिजिटल थर्मामीटर बना रहे हों, एक कस्टम मौसम स्टेशन,या एक मजेदार गेमिंग कंसोल, जीवंत मोनोक्रोम रंगों में स्पष्ट पाठ और ग्राफिक्स प्रदर्शित करने की क्षमता आपके DIY प्रयासों के लिए एक पेशेवर स्पर्श और कार्यक्षमता जोड़ती है।
पोर्टेबल चिकित्सा उपकरणों के क्षेत्र में, एक स्पष्ट और आसानी से व्याख्या करने योग्य डिस्प्ले होना अत्यंत महत्वपूर्ण है। यह ओएलईडी डिस्प्ले मॉड्यूल बिल में पूरी तरह से फिट बैठता है।इसे पोर्टेबल रक्तचाप मॉनिटर जैसे उपकरणों में एकीकृत किया जा सकता है, ग्लूकोज मीटर, या अन्य स्वास्थ्य निगरानी उपकरण महत्वपूर्ण चिकित्सा डेटा को एक तरह से प्रस्तुत करने के लिए जो चिकित्सा पेशेवरों और रोगियों को आसानी से समझ सकते हैं।उच्च कंट्रास्ट और उपयुक्त मोनोक्रोम रंगों का चयन सुनिश्चित करता है कि जानकारी सटीक और पठनीय रूप से प्रस्तुत की जाए, यहां तक कि विभिन्न प्रकाश स्थितियों में जो चिकित्सा सेटिंग्स में आम हैं।
अक्सर पूछे जाने वाले प्रश्न:
क्या आपके पास एचडीएमआई बोर्ड है?
हाँ, हमारे पास एचडीएमआई बोर्ड है, और एंड्रॉयड सिस्टम का समर्थन करने के लिए ड्राइव बोर्ड है।
क्या आपके पास टच स्क्रीन है?
हाँ, कैपेसिटिव टच स्क्रीन और प्रतिरोधी टच स्क्रीन अनुकूलित किया जा सकता है
क्या आप छोटे बैच के आदेशों का समर्थन करते हैं?
हाँ, हम छोटे बैच परीक्षण आदेश स्वीकार करते हैं।
आपकी बिक्री के बाद की सेवा के बारे में क्या?
वारंटी अवधि 12 महीने है, डिलीवरी की तारीख से गणना की जाती है। गुणवत्ता कारण के कारण किसी भी विफलता के लिए, हमारी कंपनी निः शुल्क रखरखाव सेवा या यदि आवश्यक हो तो प्रतिस्थापन प्रदान करेगी।
