उत्पाद का विवरण
उत्पत्ति के प्लेस: शेन्ज़ेन, चीन
ब्रांड नाम: MQ
प्रमाणन: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
मॉडल संख्या: ZY-022301-P01
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Please contact us for latest price
पैकेजिंग विवरण: अनुकूलित
प्रसव के समय: 1 से 7 कार्यदिवस
भुगतान शर्तें: टी/टी, एल/सी, क्रेडिट कार्ड, पेपैल
आपूर्ति की क्षमता: प्रति दिन 500,0 टुकड़े
आकार (इंच): |
2.23 |
संकल्प: |
128बिंदु x 32बिंदु |
सक्रिय क्षेत्र (डब्ल्यू*एच): |
55.02(डब्ल्यू)x13.1(एच) |
रूपरेखा आयाम (डब्ल्यू*एच*टी): |
66.5(डब्ल्यू)x35(एच)x8.5मैक्स(टी) |
देखने का कोण (RLUD): |
आईपीएस |
चालक आई.सी: |
ssd1305 |
आकार (इंच): |
2.23 |
संकल्प: |
128बिंदु x 32बिंदु |
सक्रिय क्षेत्र (डब्ल्यू*एच): |
55.02(डब्ल्यू)x13.1(एच) |
रूपरेखा आयाम (डब्ल्यू*एच*टी): |
66.5(डब्ल्यू)x35(एच)x8.5मैक्स(टी) |
देखने का कोण (RLUD): |
आईपीएस |
चालक आई.सी: |
ssd1305 |
2.23इंच उत्पाद तकनीकी मापदंड
| प्रदर्शन पैरामीटर | ||||
| पद | विनिर्देश | पद | विनिर्देश | इकाई |
| प्रदर्शन मोड | निष्क्रिय मैट्रिक्स OLED& नीला | रूपरेखा | 66.5 ((W) x35 ((H) x8.5Max ((T) | मिमी |
| इंटरफेस | 8-बिट 68XX/80XX समानांतर ,चार तार एसपीआई ,I2C | दृश्य क्षेत्रफल | 57.0(W) x15.1 ((H) | मिमी |
| ड्राइव कर्तव्य | 1/32 | सक्रिय क्षेत्रफल | 55.02 ((W) x13.1 ((H) | मिमी |
| ड्राइवर आईसी | एसएसडी1305 | जाली | 128 बिंदु x 32 बिंदु | -- |
| शेल | 0.5T | पिक्सेल पिच | 0.43 ((W) x0.41 ((H) | मिमी |
| अन्य | - | पिक्सेल आकार | 0.41 ((W) x0.39 ((H) | मिमी |
उत्पाद का वर्णन
2.32-इंच का मोनोक्रोम ओएलईडी डिस्प्ले मॉड्यूल एक उल्लेखनीय डिस्प्ले समाधान है जो निष्क्रिय मैट्रिक्स ओएलईडी तकनीक का लाभ उठाता है। यह तकनीक इसे उत्कृष्ट कंट्रास्ट प्रदान करने में सक्षम बनाती है,एक नेत्रहीन आकर्षक प्रभाव बनाने के लिए जहां स्क्रीन पर सबसे अंधेरे और सबसे उज्ज्वल तत्वों के बीच अंतर अत्यधिक स्पष्ट हैइसके लिए धन्यवाद, यह उल्लेखनीय दृश्यता की गारंटी देता है, जिससे उपयोगकर्ता बिना किसी प्रकाश की स्थिति के प्रदर्शित सामग्री को आसानी से पढ़ सकते हैं।चाहे वह चमकदार कमरे में हो या धुंधले कोने में, यह डिस्प्ले मॉड्यूल यह सुनिश्चित करता है कि दृश्य तेज और सुलभ रहे।
2.32 इंच के विकर्ण आकार के साथ, यह डिस्प्ले मॉड्यूल कॉम्पैक्ट होने और पर्याप्त स्क्रीन रियल एस्टेट प्रदान करने के बीच एक आदर्श संतुलन बनाता है।यह न तो बहुत बड़ा है और न ही छोटी परियोजनाओं में बहुत अधिक स्थान लेता है और न ही स्पष्ट चित्र प्रस्तुत करने की क्षमता को सीमित करने के लिए बहुत छोटा हैयह संतुलन इसे कई अनुप्रयोगों के लिए एक बहुमुखी विकल्प बनाता है, जिससे प्रभावी छवि प्रतिपादन की अनुमति मिलती है जो पाठ और सरल ग्राफिक्स दोनों के माध्यम से जानकारी को स्पष्ट रूप से व्यक्त करती है।
128 x 32 पिक्सल के रिज़ॉल्यूशन के साथ, डिस्प्ले मॉड्यूल स्पष्ट पाठ और अच्छी तरह से परिभाषित सरल ग्राफिक्स का उत्पादन करने में सक्षम है।प्रत्येक पिक्सेल का सावधानीपूर्वक उपयोग किया जाता है ताकि यह सुनिश्चित किया जा सके कि प्रस्तुत जानकारी स्पष्ट और समझने में आसान हैचाहे आप इसका उपयोग आईओटी डिवाइस में सेंसर रीडिंग प्रदर्शित करने के लिए कर रहे हों या DIY प्रोजेक्ट में कस्टम संदेश प्रदर्शित करने के लिए, यह रिज़ॉल्यूशन दृश्य साधनों के माध्यम से प्रभावी संचार को सक्षम करता है।
एक जीवंत नीले रंग के मोनोक्रोम में उपलब्ध, यह डिस्प्ले मॉड्यूल न केवल अपने कार्यात्मक उद्देश्य को पूरा करता है, बल्कि दृश्य आकर्षण का एक स्पर्श भी जोड़ता है।प्रदर्शन की दृश्य अपील को बढ़ानायह इसे विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त बनाता है, क्योंकि यह विभिन्न पृष्ठभूमि के खिलाफ खड़ा हो सकता है और उपयोगकर्ताओं के लिए एक आकर्षक दृश्य अनुभव बना सकता है।
SSD1305 नियंत्रक आईसी से लैस यह डिस्प्ले मॉड्यूल एकीकरण प्रक्रिया को काफी हद तक सरल करता है। नियंत्रक आईसी सुचारू संचालन के लिए प्रमुख सक्षमकर्ता के रूप में कार्य करता है,प्रदर्शन को प्रबंधित करने और नियंत्रित करने के लिए सभी आवश्यक कार्यों को संभालनायह डेवलपर्स और शौकियों को जटिल सेटअप प्रक्रियाओं से जूझने के बिना इसे आसानी से अपनी परियोजनाओं में शामिल करने की अनुमति देता है,इसे विभिन्न अनुप्रयोगों के लिए एक उपयोगकर्ता के अनुकूल विकल्प बनाना.
इस डिस्प्ले मॉड्यूल की प्रमुख विशेषताओं में से एक कई इंटरफ़ेस विकल्पों के लिए इसका समर्थन है। यह 8-बिट 68XX/80XX समानांतर, 4-वायर SPI और I2C इंटरफेस के साथ काम कर सकता है।यह लचीलापन एक महत्वपूर्ण लाभ है क्योंकि यह विभिन्न सिस्टम कॉन्फ़िगरेशन के लिए सहज अनुकूलन की अनुमति देता है. चाहे आप एक प्रणाली है कि एक समानांतर इंटरफ़ेस की गति और डेटा हस्तांतरण क्षमताओं की मांग के साथ काम कर रहे हैं या SPI या I2C जैसे सीरियल इंटरफेस की सादगी और कम वायरिंग पसंद करते हैं,यह डिस्प्ले मॉड्यूल सही में फिट हो सकता हैइसके अतिरिक्त, ये इंटरफेस विकल्प वायरिंग जटिलता को कम करने में मदद करते हैं, जो विशेष रूप से उन परियोजनाओं में फायदेमंद है जहां वायरिंग को साफ और संगठित रखना महत्वपूर्ण है।

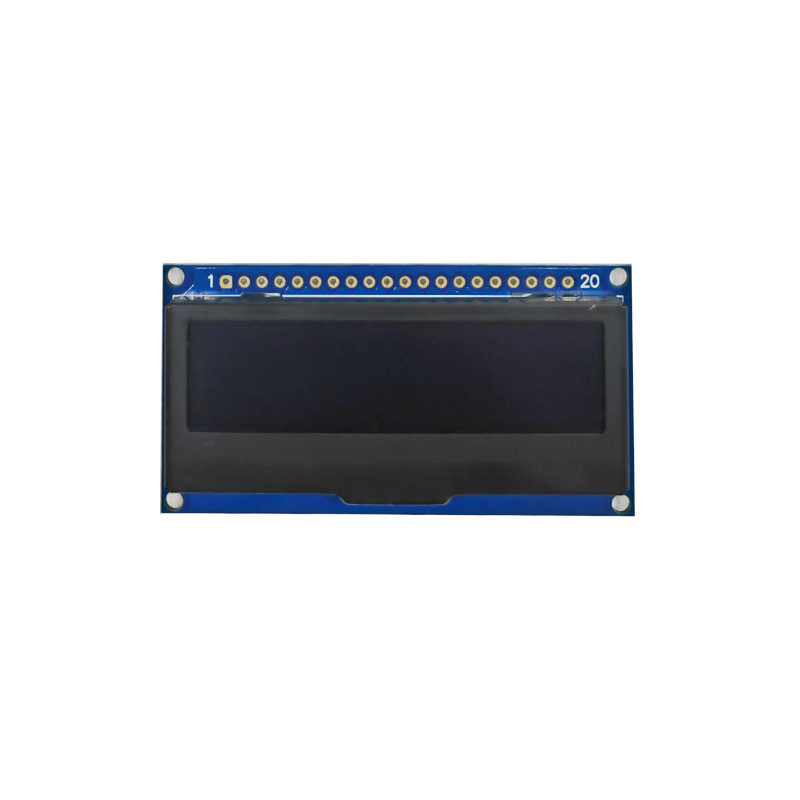

इस डिस्प्ले मॉड्यूल के पीसीबी बोर्ड को चार पेंच छेद के साथ विचारपूर्वक डिज़ाइन किया गया है। ये पेंच छेद विभिन्न प्रकार की परियोजनाओं में डिस्प्ले को स्थापित करने का एक सुरक्षित और लचीला साधन प्रदान करते हैं।चाहे आप एक Arduino आधारित गैजेट का निर्माण कर रहे हैं कि कभी कभी समायोजन की आवश्यकता हो सकती है, एक एम्बेडेड सिस्टम है कि एक स्थिर स्थापना की आवश्यकता है, या एक DIY इलेक्ट्रॉनिक्स निर्माण है कि चारों ओर ले जाया जा सकता है,प्रदर्शन को मजबूती से स्थापित करने की क्षमता समय के साथ इसकी स्थिरता और निरंतर प्रदर्शन सुनिश्चित करती है.
यह ओएलईडी डिस्प्ले मॉड्यूल शौकीनों और निर्माताओं के लिए एक उत्कृष्ट अतिरिक्त है जो अर्डिनो परियोजनाओं पर काम कर रहे हैं। इसके एकीकरण की आसानी,SSD1305 नियंत्रक आईसी और बहुमुखी इंटरफ़ेस विकल्पों के लिए धन्यवाद, एक Arduino बोर्ड से कनेक्ट करने के लिए एक हवा बनाता है. चाहे आप एक मौसम स्टेशन, एक घर स्वचालन नियंत्रण कक्ष, या एक कस्टम सेंसर डिस्प्ले बना रहे हैं,जीवंत नीले रंग के मोनोक्रोम में स्पष्ट दृश्य आपके Arduino सेटअप की कार्यक्षमता और उपयोगकर्ता अनुभव को बढ़ा सकते हैं.
यह एम्बेडेड अनुप्रयोगों के लिए अत्यधिक उपयुक्त है जैसे कि IoT डिवाइस और अन्य जो विश्वसनीय दृश्य आउटपुट पर निर्भर करते हैं। IoT के संदर्भ में,जहां उपकरणों को उपयोगकर्ताओं को महत्वपूर्ण डेटा को सरल तरीके से संप्रेषित करने की आवश्यकता है, इस डिस्प्ले मॉड्यूल की स्पष्ट पाठ और ग्राफिक्स क्षमताओं के साथ-साथ विभिन्न इंटरफेस के साथ काम करने की क्षमता इसे एक आदर्श विकल्प बनाती है।यह सुनिश्चित करता है कि जानकारी स्पष्ट रूप से प्रस्तुत की जाए और उपयोगकर्ताओं द्वारा आसानी से समझ में आए, चाहे वे पर्यावरण की स्थिति की निगरानी कर रहे हैं या अन्य जुड़े उपकरणों को नियंत्रित कर रहे हैं।
विभिन्न DIY इलेक्ट्रॉनिक्स परियोजनाओं के लिए, यह डिस्प्ले मॉड्यूल एक आदर्श फिट है। यह उपयोगकर्ताओं को जानकारी और ग्राफिक्स प्रदर्शित करने का एक प्रभावी तरीका प्रदान करता है,क्या यह एक डिजिटल घड़ी की तरह एक व्यक्तिगत परियोजना के लिए है, एक गेम कंसोल, या एक अनूठा गैजेट जो दृश्य प्रतिक्रिया की आवश्यकता है। इसके कॉम्पैक्ट आकार, जीवंत नीले रंग का संयोजन,और स्पष्ट छवि प्रतिपादन इसे DIY रचनाओं को जीवन में लाने में एक मूल्यवान घटक बनाता है.
इसे उपभोक्ता इलेक्ट्रॉनिक्स जैसे कि रिमोट कंट्रोल और पोर्टेबल गैजेट्स में एकीकृत किया जा सकता है ताकि स्पष्ट दृश्यों के साथ उनके उपयोगकर्ता इंटरफेस को बढ़ाया जा सके।यह वर्तमान चैनल जैसे महत्वपूर्ण जानकारी प्रदर्शित कर सकते हैं, वॉल्यूम स्तर, या डिवाइस सेटिंग्स एक तरह से है कि पढ़ने के लिए आसान है और नेत्रहीन आकर्षक है।यह स्पष्ट और आकर्षक तरीके से प्रासंगिक डेटा या संदेश प्रस्तुत करके कार्यक्षमता का एक अतिरिक्त स्पर्श जोड़ता है, समग्र उपयोगकर्ता अनुभव में सुधार।
अक्सर पूछे जाने वाले प्रश्न:
क्या आपके पास एचडीएमआई बोर्ड है?
हाँ, हमारे पास एचडीएमआई बोर्ड है, और एंड्रॉयड सिस्टम का समर्थन करने के लिए ड्राइव बोर्ड है।
क्या आपके पास टच स्क्रीन है?
हाँ, कैपेसिटिव टच स्क्रीन और प्रतिरोधी टच स्क्रीन अनुकूलित किया जा सकता है
क्या आप छोटे बैच के आदेशों का समर्थन करते हैं?
हाँ, हम छोटे बैच परीक्षण आदेश स्वीकार करते हैं।
आपकी बिक्री के बाद की सेवा के बारे में क्या?
वारंटी अवधि 12 महीने है, डिलीवरी की तारीख से गणना की जाती है। गुणवत्ता कारण के कारण किसी भी विफलता के लिए, हमारी कंपनी निः शुल्क रखरखाव सेवा या यदि आवश्यक हो तो प्रतिस्थापन प्रदान करेगी।
